对HDPE土工膜的焊接质量检验有非破坏性检验（检漏实验）和破坏性检验两种。热熔焊接形成的双焊缝采用充气法，挤压焊接形成的单焊缝检漏采用电火花法检测。

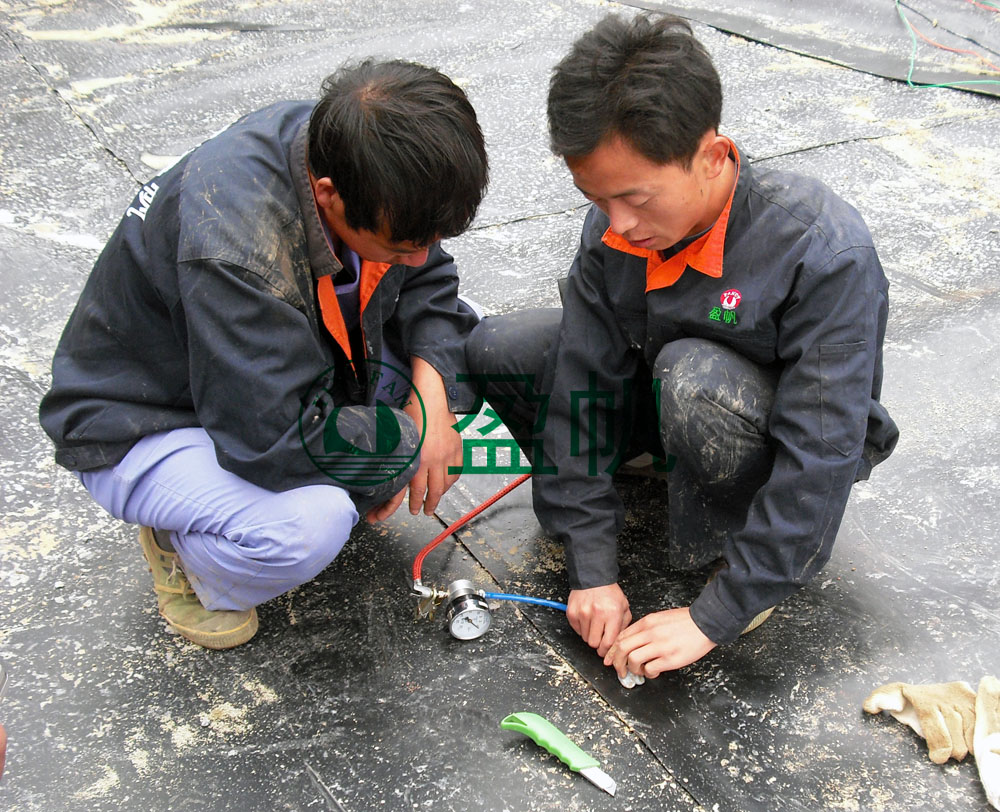

一： 充气法检测
   将需要检测的防渗膜焊缝空腔两端封住。检测设备联接好后将针头插入空腔的一头。启动气泵，输入高压气体达到0.15~0.2MPa，停止加压。在1~5分钟内压力无明显下降，打开另一端，空腔内气体消失，表明整条焊缝检测通过。在1~5分钟内压力表明显下降，则证明此条焊缝需要补焊或返工。

二： 电火花法检测
   利用HDPE土工膜为电的绝缘体的特点，当仪器扫描到有孔洞或有孔隙和地面连通的部位时，即产生明亮的电火花。
   检测程序：在挤压焊施工前埋入细铜丝。检测时接入电源，用检测仪在距焊缝30mm左右的高度扫探。无火花出现则焊缝合格，有火花出现则表明此部位存在漏洞，需返工整改后重新检测。

三： 破坏性检测
   无论是热熔焊接双焊缝，还是挤压焊接单焊缝，都要进行焊缝的强度检验，包括剪切强度和剥离强度。强度检验按照每1000米焊缝检测一组（每组至少五个样品）的频率进行，由业主、监理指定或随机取样进行检测，一般选择在过热、被污染、焊缝偏移或焊接不充分值得怀疑的位置，且不提前通知防渗膜安装承包商。

四： 结语
   盈帆牌HDPE土工膜埋在地下不易被破坏，寿命长，防渗效果极强。目前逐渐在石化、油罐、垃圾填埋、矿业、畜牧业、园林景观灯项目上得到应用，虽然现场施工复杂，前期投资较大，但是对环境保护有显著作用，值得推广。
